Freagra gairid: is féidir le mótar aon phas a bheith ag rith ó sholáthar trí phas, ach amháin nuair a chothaítear seoltóir céim amháin é móide an neodrach ag an voltas stampáilte ar a ainmchlár. Ní féidir leis na trí chéim go léir a úsáid ag an am céanna; fanann an tríú seoltóir gan úsáid. Mura bhfuil aon neodrach ag an gcóras, nó mura bhfuil an voltas atá ar fáil ag teacht leis an ainmchlár, diúltóidh an mótar tosú nó róthéamh agus teipfidh sé.
Sin é an freagra in dhá abairt. Míníonn an méid seo a leanas cén fáth, taispeánann sé cad a sheachadann gach soláthar coitianta trí phas i ndáiríre, agus clúdaíonn sé an cheist ar ais go bhfuil an chuid is mó daoine ag cur i ndáiríre: conas mótar trí phas a rith nuair is é cumhacht aon phas amháin atá agat.
Cén Fáth nach féidir le Mótar Céim Aonair Na Trí Chéim a Úsáid
Tá dhá chríochfort soláthair ag mótair aon phas. Laistigh den fhráma suíonn foirceannadh príomhshrutha, de ghnáth foirceannadh cúnta nó tosaithe, agus toilleoir nó lasc lártheifeacha a thiteann an foirceannadh cúnta amach nuair a shroicheann an rótar luas. Glacann an scéim tosaigh le voltas sinusóideach amháin a chuirtear i bhfeidhm thar dhá phointe.
Tá soláthar trí phas déanta de thrí sheoltóir a shuíonn a voltais 120 céim leictreach óna chéile. Ní féidir le feiste dhá chríoch ach dhá cheann de na pointí sin a dhroicheadú, ó chéim go céim nó ó chéim go pointe neodrach. Mar gheall air sin, tá na fíorcheisteanna níos cúinge ná an cheist cheannlíne:
- Cluiche voltais: an ionann an voltas aon phas atá ar fáil agus luach ainmchlár an mhótair?
- Conair neodrach: i gcóras ceithre shreang, an bhfuil láithreacht neodrach ag an mótar agus meánmhéide don sruth mótair?
- Reatha tosaigh: an féidir leis an chraobh an sruth reatha a tharraingítear ar feadh codán de shoicindí a láimhseáil trí nó cúig huaire ag gach tús?
An Rud a Sheachadann Gach Soláthar Trí Chéim i ndáiríre
Ní voltas amháin é "trí chéim", agus is é sin an áit a dtosaíonn an chuid is mó de na botúin. Liostaíonn an tábla thíos na córais a mbuaileann tú leo i Meiriceá Thuaidh, san Eoraip agus i margaí onnmhairithe, agus an méid a fheiceann mótar aon phas ar gach ceann acu.
| Córas soláthair | Céim-go-chéim | Céim-go-neodrach | An féidir le mótar aon phas 230 V rith? |
|---|---|---|---|
| 120/208 V wye, 4-wire | 208 V | 120 V | Níl, tá 120 V i bhfad faoi bhun rátáil an ainmchláir |
| 277/480 V wy, 4-sreang | 480 V | 277 V | Ní hea, róthéann 277 V foirceannadh 230 V |
| 400/230 V wy, 4-sreang (IEC) | 400 V | 230 V | Sea, céim go neodrach, díreach mar a ceapadh |
| 240 V deilt, 3-sreang | 240 V | Dada | Sea, líne go líne, má tá an mótar rátáil 240 V |
| 240 V deilt le cos ard, 4-sreang | 240 V | 120 V ar dhá chos, 208 V ar an gcos ard | Níl le haghaidh 230 V; ní oireann ach mótair 120 V do na cosa soilsithe |
Glacann mótar 230 V le thart ar móide nó lúide 10 faoin gcéad, mar sin thart ar 207 V go 253 V. Lasmuigh den bhanna sin, is é athchasadh nó athsholáthar an chéad chéim eile.
I gcás ina dtarlaíonn an Damáiste de ghnáth
Is ionann trí phatrún teip agus beagnach gach glao seirbhíse ar an ábhar seo.
Ceangal líne-go-líne ag an voltas mícheart
Feiceann mótair 230 V tuirlingthe thar dhá líne de chóras 400 V 400 V. Ardaíonn strus inslithe láithreach, is gnách go dteipeann ar an toilleoir reáchtáil ar dtús, agus is minic a leanann an foirceannadh laistigh de nóiméad.
Gan neodrach, nó róbheag
Níl aon neodrach ar chor ar bith ag córais deilt trí shreang, mar sin níl aon chosán aon phas ar fáil ag an meaisín. I gcórais ceithre shreang is seoltóir rialaithe tanaí é an neodrach uaireanta nach raibh sé i gceist riamh sruth mótair a iompar. Ní mór é a mhéid leis an gciorcad brainse, ní le solas píolótach.
Mótar aon phas a thiomáint ó VFD trí phas
Ní féidir le tiomántán caighdeánach a bhfuil aschur trí phas aige mótar tosaithe toilleora a rith. Oibríonn an t-aschur pulsed i gcoinne an toilleora agus an lasc lártheifeacha, agus níl an foirceannadh cúnta suite chun glacadh le réimse rothlach sintéiseach. Tá tiomántáin le haschur aon phas tiomnaithe ann, ach ní mór an ciorcad tosaigh a athoibriú leis an soláthraí mótair atá i gceist, gan a bheith seiftithe ar an láthair.
An Cheist Chúil: Mótar Trí Phas a Rith ar Chumhacht Aon-Phas
Bíonn a mhalairt de fhadhb ag formhór na ndaoine atá ag cuardach an ábhair seo: mótar trí phas ar an láthair nach bhfuil ach cumhacht aon phas ar fáil. Is é an freagra gairid mar an gcéanna i spiorad, riamh é a nascadh go díreach.
Cuir mótar trí phas ar líne aon phas agus níl aon réimse maighnéadach rothlach ann. Suíonn an rótar, cromann an mótar, dreapann an sruth i dtreo leibhéal an rótair faoi ghlas, agus téann na turais ró-ualaithe nó na dónna foirceannadh. Cruthaíonn gach modh inoibrithe thíos an tríú céim atá ar iarraidh go saorga.
| Modh | Conas a oibríonn sé | Cumhacht inúsáidte | Is fearr a oireann |
|---|---|---|---|
| Nasc díreach | Dhá thoradh amháin, gan aon réimse rothlach | Dada | Riamh, scriosann sé seo an mótar |
| Tiontaire chéim statach | Cruthaíonn toilleoirí céim tosaigh agus rith | Timpeall 50 go 60 faoin gcéad den ainmchlár | Ualaí éadroma ó am go chéile gan tosú crua |
| Tiontaire céime rothlacha | Gineann mótair idler an tríú céim | Gar do 100 faoin gcéad | Siopaí le roinnt meaisíní a bhfuil gá acu le fíor-chasmhóiminte tosaigh |
| VFD le hionchur aon phas | Sintéisíonn coigeartóir agus inverter trí chéim | Thart ar 50 faoin gcéad mura ró-mhór | Mótar amháin a dteastaíonn rialú luais freisin |
| Ionadaigh le mótar aon phas | Meaitseálann an mótar leis an soláthar ar láimh | 100 faoin gcéad den rátáil nua | Luchtaithe suas le thart ar 3 HP ag 230 V |
Socraíonn dhá uimhir an fiú an trioblóid a chomhshó. Chuir táblaí caighdeánacha reatha lán-ualach mótar aon phas 230 V ag thart ar 8 A le haghaidh 1 HP, 17 A ar feadh 3 HP agus 28 A ar feadh 5 HP, le borradh tosaigh trí nó cúig huaire níos airde. Agus nuair a chothaítear VFD ó aon phas, díríonn an sruth ionchuir i níos lú feistí, agus mar sin ní mór an tiomáint a mhéideadh ar feadh thart ar dhá uair an sruth mótair chun an ceartaitheoir agus an bus DC a choinneáil taobh istigh dá rátálacha.
Céim Aonair nó Trí Chéim: Cad a Athraíonn I ndáiríre
Nuair a bhíonn an dá sholáthar ar fáil, tagann an cinneadh síos go cúig dhifríocht intomhaiste.
- Casmhóiminte tosaigh: forbraíonn mótair trí phas thart ar 200 go 300 faoin gcéad den chasmhóimint lán-ualach ag an tús; bainistíonn mótair aon phas toilleora thart ar 150 go 200 faoin gcéad, agus dearadh toilleoir scoilte buan i bhfad níos lú.
- Reatha in aghaidh capall: tarraingíonn meaisíní trí phas thart ar leath an sruth de mhótar aon phas den rátáil chéanna, agus mar sin tá cáblaí, teagmhálaithe agus ró-ualaí níos lú agus níos saoire.
- Éifeachtúlacht agus fachtóir cumhachta: ritheann an dá cheann níos airde ar thrí phas, agus is é sin an fáth a scríobhtar cláir ardéifeachtúlachta timpeall orthu.
- Méid an fhráma: don horsepower céanna, tá mótar aon phas amháin nó dhá mhéid fráma níos mó agus go suntasach níos troime.
- Uasteorainn phraiticiúil: thuas thart ar 3 HP níl aon chiall leis an rogha aon phas mar gheall ar mhéid an tsrutha agus an tseoltóra a thosú. Clúdaítear comparáid níos iomláine idir an tógáil agus an fheidhmíocht ár miondealú ar dhifríochtaí mótair aon phas agus trí phas .
Seicliosta Sula Sreangaíonn Tú Rud ar bith
- Grianghraf an ainmchlár: voltas, céim, minicíocht, horsepower, amps lán-ualach agus fachtóir seirbhíse.
- Déan an soláthar ag an bpointe nasctha a thomhas le méadar fíor-RMS, idir chéim-go-chéim agus céim-go-neodrach, go hidéalach faoi ualach.
- Deimhnigh go bhfuil an neodrach ann agus go dtagann sé le rátáil an chiorcaid bhrainse.
- Seiceáil go n-oireann an teagmhálaí agus an sealaíocht ró-ualaithe do shruth an mhótair agus don timthriall dualgais.
- Iniúchadh a dhéanamh ar na toilleoirí agus deimhnigh go ngluaiseann an lasc lártheifeacha faoi shaoirse sula n-athúsáidtear seanmhótar.
- Deimhnigh an rothlú roimh an trealamh tiomáinte a chúpláil, agus an t-imfhálú a mheaitseáil le coinníollacha deannaigh, níocháin nó lasmuigh.
An Mótar a Mheaitseáil leis an Soláthar atá agat
Má tá an soláthar 230 V aon phas agus go bhfanann an t-ualach faoi thart ar 3 HP, is é mótair tosaithe agus reáchtáil toilleora atá faoi iamh iomlán an freagra is simplí de ghnáth, agus seachnaíonn sé trealamh comhshó ar fad.
Mótar Rith Tosaigh Toilleora Toilleora Aon-Chéim Iomlán Faoi iamh Is fiú féachaint ar ualaí aon phas 230 V faoi thart ar 3 HP, ag tairiscint rogha tosaithe agus reáchtáil toilleora go hiomlán iata a sheachnaíonn trealamh comhshó. Féach Táirge → Sa chás go bhfuil cumhacht trí phas san fhoirgneamh cheana féin, déanann meaisín trí phas éifeachtúlachta préimhe i bhfráma 48 nó 56 an jab céanna le reatha níos ísle, chasmhóiminte tosaigh níos fearr agus saol seirbhíse níos faide.
Mótar Éifeachtúlacht Préimhe Horsepower Codánach Trí Chéim Is fiú féachaint ar an áit a bhfuil cumhacht trí phas ar fáil, tá an mótar éifeachtúlachta préimhe 48-56 fráma seo oiriúnach d'ualaí tionsclaíocha éadroma le saol seirbhíse níos ísle agus níos faide. Féach Táirge → Má tá luas athraitheach ag teastáil ón trealamh tiomáinte ach nach bhfuil ach cumhacht aon phas ar fáil, téann mótar CE i leataobh leis an bhfadhb comhshó iomlán, toisc nach bhfuil aon toilleoir tosaithe nó lasc lártheifeacha ag an mótarfheithicil féin chun dul i ngleic le tiomáint.

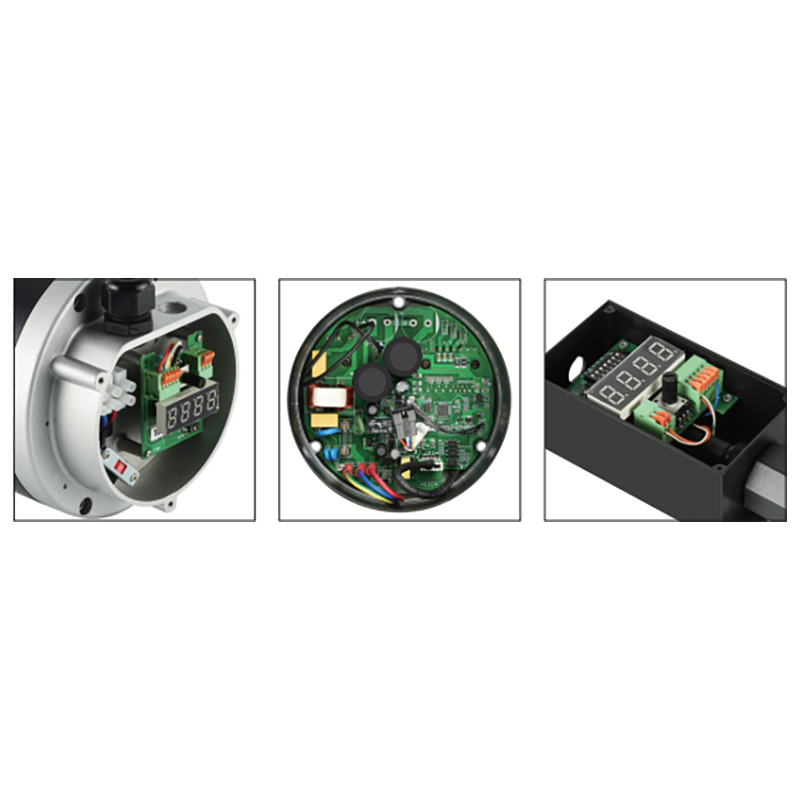

Mótar NEMA Frame EC le haghaidh Trealamh Aon-Phas Athraitheach-Gluais Is fiú breathnú ar threalamh luas athraitheach ar chumhacht aon phas, seachnaíonn an mótar EC fráma NEMA 48 seo toilleoirí tosaithe agus lasca lártheifeacha agus é ag láimhseáil cómhalartán go leictreonach. Féach Táirge → Caithfidh méideanna frámaí, cineálacha imfhálaithe agus leibhéil éifeachtúlachta a bheith i gcomhréir mar thacar, rud atá níos éasca nuair a chlúdaíonn soláthraí amháin teaghlaigh aon phas agus trí phas. WAYLEAD Tógann sé dearaí NEMA agus IEC ó 48 go 250 fráma, i dtógáil dripproof, iomlán faoi iamh agus TENV, ionas gur féidir an t-ualach céanna a mheaitseáil le cibé soláthar atá ag an láithreán i ndáiríre.
Ceisteanna Coitianta
An féidir le mótar aon phas rith ar dhá líne de sholáthar trí phas?
Is féidir, ar choinníoll gurb ionann an voltas líne go líne agus rátáil an ainmchláir. Is gnáthshuiteáil é mótar 240 V ar chóras deilt 240 V. Tá sé fós cumhacht aon-chéim, agus téann an tríú líne gan úsáid.
Cad a tharlóidh má nascaim mótar aon phas 230 V le soláthar 400 V?
Feiceann an foirceannadh thart ar 74 faoin gcéad overvoltage. Dreapann an sruth maighnéadaithe go géar, tá ró-bhéim ar an toilleoir, agus róthéann an foirceannadh laistigh de nóiméid. Is é an toradh de ghnáth ná foirceannadh rith dóite agus toilleoir bulged.
An féidir le VFD mótar aon phas a rith ó sholáthar trí phas?
Ní féidir le tiomántán caighdeánach aschuir trí phas. Tá tiomántáin aschuir aon phas ann, ach ní mór an toilleoir tosaigh agus an lasc lártheifeacha a athoibriú agus ní mór don mhótar tonnchruth an inverter a fhulaingt. I gcás formhór na n-iarfheistiú, tá sé níos saoire an mótar a athsholáthar ná é a oiriúnú.
Cé chomh mór is féidir le mótar aon phas a bheith roimh thrí-chéim an rogha is fearr?
Tá mótair aon phas toilleora ar fáil go héasca suas go dtí thart ar 3 HP, agus uaireanta 5 HP, ag 230 V. Tá an sruth lán-ualach ag na méideanna sin, 17 A agus 28 A faoi seach, chomh maith le borradh tosaigh trí go cúig huaire níos airde, de ghnáth trí phas an rogha phraiticiúil thuas 2 go 3 HP.
Is é an riail a choinníonn seo simplí: an mótar a mheaitseáil leis an soláthar atá agat, seachas mótar a bhrú ar sholáthar nár dearadh dó riamh. Léigh an t-ainmchlár, tomhas an chéim voltais go neodrach agus céim go céim, deimhnigh an neodrach, agus seiceáil an sruth tosaigh i gcoinne an chosaint brainse. Nuair a theipeann ar aon cheann de na ceithre sheiceálacha sin, is mótar difriúil an freagra, ní nasc difriúil.
